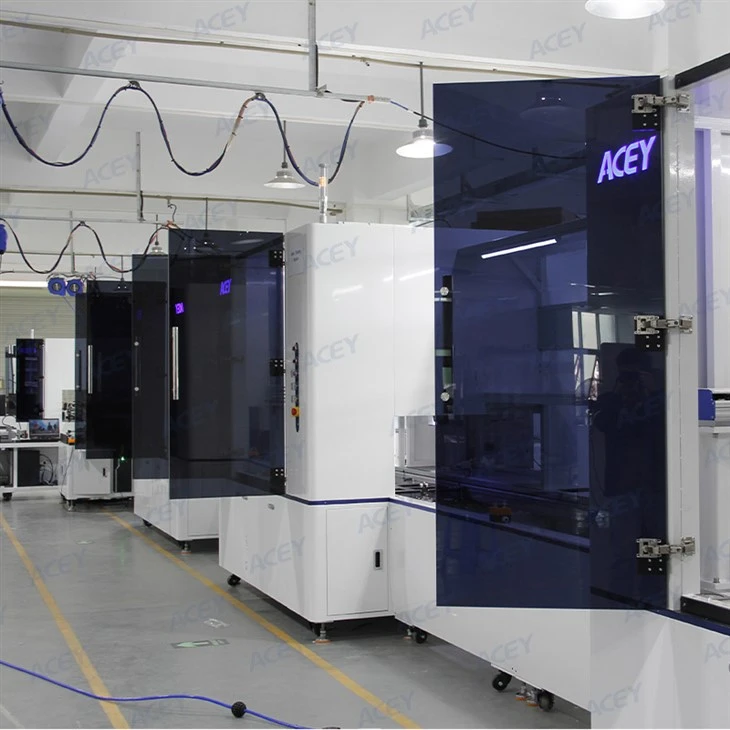

Automatická montážní linka prizmatické lithiové baterie



Automatická montážní linka prizmatické lithiové baterie







Projekt ACEY-XM230420 je založen na požadavcích výrobního procesu zákazníka a uspořádání dílny, na zakázku vyrobená kombinovaná čtyřhranná lithiová baterie pro ukládání energie modul PACK automatická výrobní linka, konstrukční struktura této řady je přiměřená a kompatibilní a je vhodná pro baterie různých typů velikosti a specifikace Výroba modulů; Projektový plán je nezávisle vyvinut a navržen naším týmem, zpracován a sestaven, uveden do provozu a vyškolen pro poprodejní servis. Celá linka má modulární konstrukci a skládá se z následujících funkčních oblastí - podávání a třídění, lepení sestavených rámů, ruční stohování, vytlačování a vázání, skenování kódu vazby, detekce polarity, čištění pólů, umístění spojovací lišty, svařování spojovací lišty, získávání svařování linky, balení, zajišťovací šroub krytu, test EOL, dvourychlostní oběhová linka řetězu, upínač nástrojů, špatné odstranění, ruční off-line Složení dalších organizačních pracovišť Pro svou výnosnost, její požadavky na vstupní materiály: takže materiály pro vkládání modulů ( koncové desky, držáky, lepicí páska, baterie atd.) zaručeně vyžadují konzistenci.















Rozsah adaptace buněk:	Rozsah modulu Dimenze: délka 500-800, šířka 170-220, výška 200-280
Ekologické předpoklady:	Tlak zdroje vzduchu: {{0}}.5~0.6 Mpa
Napájecí napětí:	380V, 50Hz
Celkový výkon:	Menší nebo rovno 12 kW
Plošná nosnost:	>400 kg/m
Požadavky na životní prostředí:	teplota 10-40 stupeň; vlhkost 30-70 procent
Vlhkost vzduchu:	20 procent -90 procent
Míra využití zařízení:	>95 procent
Míra kvalifikace produktu:	>99 procent
Splňujte bezpečnostní požadavky výroby, včetně bezpečnosti výrobků a baterií;
Velikost nosiče:	800 mm x 600 mm
Tělo řádku:	25000 (délka) x 2000 (šířka) x 1900 (výška) mm (v závislosti na skutečném provedení)
výška od montážní linky k zemi:	750mm ± 50mm
Každá automatická stanice je vybavena nástrojem pro zvedání palet a ruční stanice je vybavena nástrojem pro zvedání podle potřeby. Každá ruční stanice je standardně vybavena mechanismem zarážky palet.
Jednotné požadavky na barvu rackové skříně: výchozí jednotné použití „bílá“ (lze specifikovat shodu barev)



ÚvodionnaMechanismusFunkce modulu——Dvourychlostní těleso řetězu

Hlavní funkce zvybavení:

Tento modul především realizuje automatický oběh nástrojových palet a skládá se z hlavního tělesa výtahu/dvourychlostního řetězu/nástrojového mechanismu/blokovacího mechanismu

Zatížení je větší než 150 kg, každou blokovací dorazovou polohu lze uvolnit automaticky nebo ručně aktivovat tlačítkem



Úvodto Funkce modulu mechanismu——třídění testu OCV



Modulepředstavení funkcí:

Tento modul používá především vysoce přesné testovací přístroje k dokončení klasifikace a záznamu dat testu vnitřního odporu napětí čtvercového skořepinového článku Pomocí ručního vychystávání a nakládání pás dopravuje baterie do oblasti, která má být testována. Nejprve čtečka identifikačního kódu s vysokým rozlišením přečte identifikační kód baterie a poté dokončí test OCV a porovná data s kódem baterie pro uložení nebo odeslání. Zkušební hodnota je v rozsahu Baterie jsou zvednuty manipulátorem a přepravovány na různé převody, aby vytekly. Pokud test překročí nastavenou hodnotu, budou přesunuty do kanálu NG. Když je OK kanál plný 8 baterií, budou manipulátorem vloženy do vyrovnávací boxu a pásový dopravník bude odeslán na lepidlo. Stohovací pozice pro dokončení dalšího procesu

Funkčníavýhody:

1. Hodnotu stavu parametrů testu lze nastavit na rozhraní člověk-stroj.

2. Sonda využívá sestavu poniklované sondy a pro testování se používá čtyřvodičová metoda. Sonda je válcová a spodní část sondy je ostrá, což lze dobře přizpůsobit tak, aby byl zajištěn kontaktní, poniklovaný proces sondy, výrazně snižuje impedanci, zlepšuje přesnost testu.

3. Údaje o výkonu baterie testu systému implementují režim správy databáze, dlouhodobé úložiště, silnou sledovatelnost, s funkcí analýzy dat softwaru, produktu Provádějte dlouhodobé sledování a analýzu výkonu a kvality, abyste vedli zlepšení výzkumných a vývojových vzorců a zlepšit výrobní proces.

4. Mechanický chapač je navržen tak, aby zabránil sklouznutí a sevření. Účinně chrání články baterie,

5. Zabraňte záměně a porovnávání skupin v důsledku personálních chyb, zvyšte návrh vyrovnávací paměti rámu, abyste zabránili klamání,

6. Zařízení se snadno ovládá, snadno se ladí a má stabilní výkon.



Úvod doMechanismusFunkce modulu——Třídění testu OCV



Technické parametry zařízení:
Kanály řazení Mchine	6 plus 1 kanál (OK a NG)
Přesnost detekce vnitřního odporu	Rozsah měření {{0}} mΩ; Přesnost ±0.5 procent rdg; Rozlišení 0,1mΩ
Přesnost měření napětí	Rozsah {{0}}V;základní přesnost ±0,015 procent rdg;rozlišení 0,1mV
Ohodnoťte poruchu jednoho stroje na stanici	Menší nebo rovna 2 procentům
Míra kvalifikace výroby	Větší nebo rovno 99,5 procenta
Výrobní kapacita	10-12PPM
Model baterie	Prizmatická buňka (rozsah šířky: 168-200/rozsah výšky: 204-230/rozsah tloušťky: 70-90)
Klíčové části tohoto stroje:
Vysoce přesný tester	HIOKI BT3561A/DM7275
Vysokorychlostní čtečka kódů	KeyenceSR1000
Posuvná kolejnice	HIWIN
Šroubová tyč	TBI
Průmyslový počítač	Advantech PC3150



ÚvodnaFunkce modulu mechanismu——Nalepovací páska/stohování/páskování





Úvodionna Funkce modulu mechanismu——Naskenujte vazbu kódu a vytiskněte čárový kód



Hlavnífunkcensvybavení:

Tento modul především realizuje skenování kódů naskládaných a balených bateriových modulů, které jsou přidruženy a generovány odpovídající kódy modulů prostřednictvím počítačového zpracování. Stanice je ovládána převážně kombinací ručního a zařízení.





Úvod doMěchanismusFunkce modulu——Vizuální detekce polarity

Hlavní funkce vybavení:

Detekce polarity CCD bateriového modulu je použitelná hlavně pro-únava a nedbalost bateriového modulu během procesu ručního stohování vede k nesprávnému uspořádání kladných a záporných elektrod, což způsobuje zkrat modulu, což přináší zbytečná bezpečnostní rizika. a ekonomické ztráty; zařízení v této části Body funkce Označení pólů buněk jsou identifikovány pořízením fotografií fotoaparátem a a vizuální software vypočítá a porovná, zda je uspořádání stohování nesprávné. Když detekce spustí alarm chyby uspořádání, uvolnění je potvrzeno ručně na místě a vypuštěno do špatného sklonu.



Vybaveníntvýhoda:

Vizuální kontrola opakujících se prací může účinně zabránit výskytu a úniku závad způsobených únavou a nedbalostí personálu a včas je odstranit před svařováním, aby se snížily náklady na přepracování po svařování



Úvod doMechanismusFunkce modulu——Čištění kladných a záporných elektrod laserem





Introdukcek Funkce modulu mechanismu——Laserové svařování kladného a záporného pólu hliníkového plechu PACK





Laserové svařovánístrojukazatele:

1) Tloušťka svaru 0.5-3 mm (nastavitelná);

2) Rozsah pojezdu: 800*400*300mm;

3) Rychlost svařování: 10 mm/s (nastavitelná);

4) Typ laseru: kontinuální;

5) Výkon laseru: 3kw (nastavitelný);

6) Bod galvanometru: středový bod 0.15 mm;

7) Vybaveno odstraňováním prachu vzduchovým nožem;

8) Pracovní médium laseru: optické vlákno;

9) Životnost laseru: Větší nebo rovna 5 let;

10) Pokud se zařízení musí automaticky pohybovat přes tělo dvourychlostního řetězu, čistá šířka těla dvourychlostního řetězu je 850 mm a výška sítě je 750 mm (od země k nejvyššímu bodu dvourychlostního řetězu tělo) a tělo linky má vlastní polohovací nástavec (se 4 polohovacími sloupky)



Úvodto Funkce modulu mechanismu——EOL test







hlavní materiálAllocaceSeznam



SN	Kategorie standardních dílů	Popis omezení funkcí a značky	Původ
1	Stojan na stroj	Hliníkový profil plus povrchová úprava laku plechu	Čína
2	Zpracované díly	Povrch hliníkových dílů je pískovaný a oxidovaný, železné díly jsou galvanicky pokovovány	Čína
3	člověk-stroj	verenton
4	PLC	Panasonic/Principal	Japonsko/Čína
5	Zobrazit	Lenovo
6	Průmyslový počítač	Advantech
10	Zdroj napájení	Omron/Mingwei
11	Senzor	Panasonic, Omron, AirTAC	Japonsko a Tchaj-wan
12	Příslušenství pro elektrické ovládání	Chint
13	Stykač	Chint
14	Knoflík
15	Obyčejný motor	台精
16	krokový motor	英仕达
17	servomotor	Ředitel/Panasonic
18	I/O deska	雷赛
19	válec, solenoidový ventil	AirTAC	Tchaj-wan
20	ložisko nebo lineární ložisko	NSK, FAG	Japonsko
21	vodicí kolejnice	HIWIN, TBI	Tchaj-wan
22	Standardní konstrukční díly	Yiheda
